用寬廣的視角，顯多彩的視界！
由于普通TFT顯示屏基本是FPC軟排線引出，通過焊接或者插座連接到客戶的主板，部分產品還需要有外圍元件電路才能使用。
為了方便客戶使用，鑫洪泰HOTLCD設計了一種內置SSD1963驅動芯片和帶固定轉接板結構的TFT模塊，是一種由普通TFT顯示屏通過增加PCB轉接到客戶主板的TFT模塊，優點在于結構固定方便、無需焊接外圍元件和接口選擇即可連接客戶主板使用。
目前有1.44寸、1.8寸、2.0寸、2.4寸、2.8寸、3.2寸、3.5寸、4.3寸、5.0寸、7.0寸、8.0寸、10.1寸等多種尺寸供客戶選擇，一般應用于工控設備。
| 勾選 | 型號 | 產品類型 | 顯示內容 | 產品圖 |
外形尺寸 (mm) |
視域窗口尺寸 (mm) |
顯示尺寸 mm/英寸 |
有效尺寸 mm |
視角 | 背光類型或亮度 | 連接方式PIN數 | 接口方式 | 特殊說明 | 工作溫度 | 供電電壓 | IC芯片型號 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 2.8寸TFT液晶模組SPI串口/HTM028SPI-3 | TFT帶板模塊 | 240x320 |
|
83.13x50.0x3.3 | 2.8 | 2.8 | 43.2x57.6 | 6H | 500cd/m2 | 14PIN | SPI | 抗靜電ESD 8KV | -20~70℃ | 3.3v | ILI9341 | |

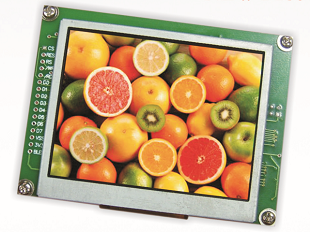

| 3.5寸TFT顯示模塊320X240分辨率|MCU8/16位接口|內置SSD1963控制器|HTM035A01 | TFT 帶板模塊 | 320x240 |
|
93.0x70.0x8.0 | 3.5 | 3.5 | 70.08x48.16 | 6點 | 300cd/m2 | 15DIP/24FFC | MCU | 8/16BIT | -30~80℃ | 3.3V | SSD1963 | |
| 3.5寸TFT液晶模組/4-Line SPI串口/LCM-TFT035C1HVS4LN8D-V01 | TFT LCM | 320x480 |
|
57.26x96.5x11.3 | 3.5 | 3.5 | 48.96x73.44 | 12H | 240cd/m2 | 8PIN | SPI | 抗靜電ESD 8KV | -20~70℃ | 3.3v | ST7796S | |

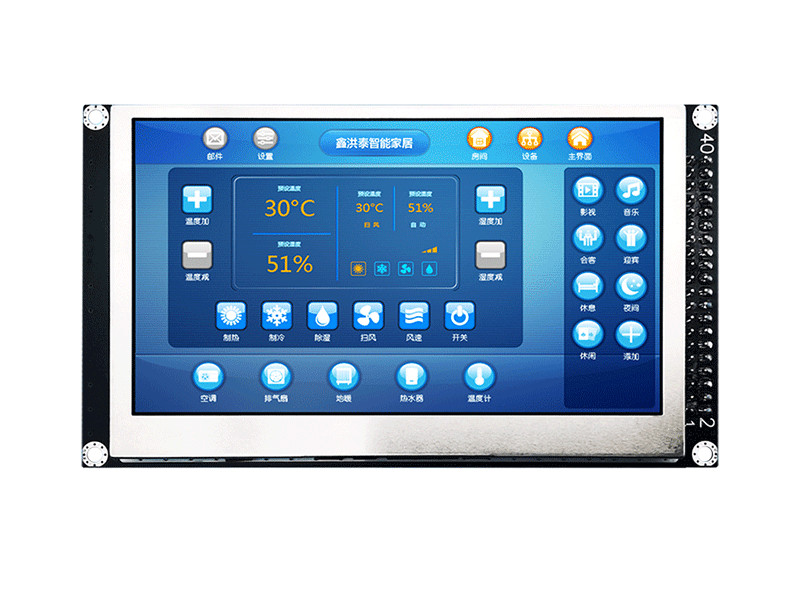

| 4.3寸 800x480 IPS 電阻式 TFT 模塊面板 帶 LCD 控制器板帶電阻觸控 SSD1963 LCM-TFT043T1SVP16R40D | TFT帶板模塊 | 800x480 |
|
121.0x70.0x7.76 | 4.3 | 4.3 | 95.04x53.85 | 全視角 | 500cd/m2 | 40pin | MCU | 抗靜電ESD 8KV | -30~85℃ | 5.0V | SSD1963 | |
| 4.3寸高清TFT顯示模塊|MCU8/16位接口|內置SSD1963控制器|內置XPT2046電阻觸摸屏驅動器|LCM-TFT043T1 | TFT帶板模塊 | 800x480 |
|
121.0x70.0x7.76 | 4.3 | 4.3 | 95.04x53.85 | 全視角 | 300cd/m2 | 40pin | MCU | 帶電阻觸摸屏 | -20~70℃ | 5.0V | SSD1963 | |
| 4.3寸TFT模組豎屏/480*800分辨率/全視角/高亮/LCM-TFT043T1WVP16N34D-V01 | TFT LCM | 480x800 |
|
60.86x104.50x50 | 4.3 | 4.3 | 56.16x93.60 | Full View | 600cd/m2 | MCU | 抗靜電ESD 8KV | -20~70℃ | 3.3v | NT35510 | ||
| 5.0寸 800x480 IPS 電阻式 TFT 模塊面板 帶 LCD 控制器板 SSD1963 LCM-TFT050T1SVP16R40D | TFT帶板模塊 | 800x480 |
|
143.5x81.0x8.12 | 5.0 | 5.0 | 108.0x64.8 | 全視角 | 450cd/m2 | 40pin | MCU | 抗靜電ESD 8KV | -30~85℃ | 5.0V | SSD1963 | |
| 5寸高清TFT顯示模塊|MCU8/16位接口|內置SSD1963控制器|內置XPT2046電阻觸摸屏驅動器|LCM-TFT050T1 | TFT橫屏 | 800x480 |
|
143.5x81.0x8.12 | 5.0 | 5.0 | 108.0x64.8 | 全視角 | 300cd/m2 | 40DIP | MCU | 帶電阻觸摸屏 | -20~70℃ | 5.0V | SSD1963 | |
| 7寸TFT顯示模塊|MCU8/16位接口|內置SSD1963控制器|內置XPT2046電阻觸摸屏驅動器|LCM-TFT070T1 | TFT帶板模塊 | 800x480 |
|
181.5x104.3x10.6 | 7.0 | 7.0 | 153.84x85.632 | 6點 | 800cd/m2 | 40pin | MCU | 帶電阻觸摸屏 | -20~70℃ | 5.0V | SSD1963 | |

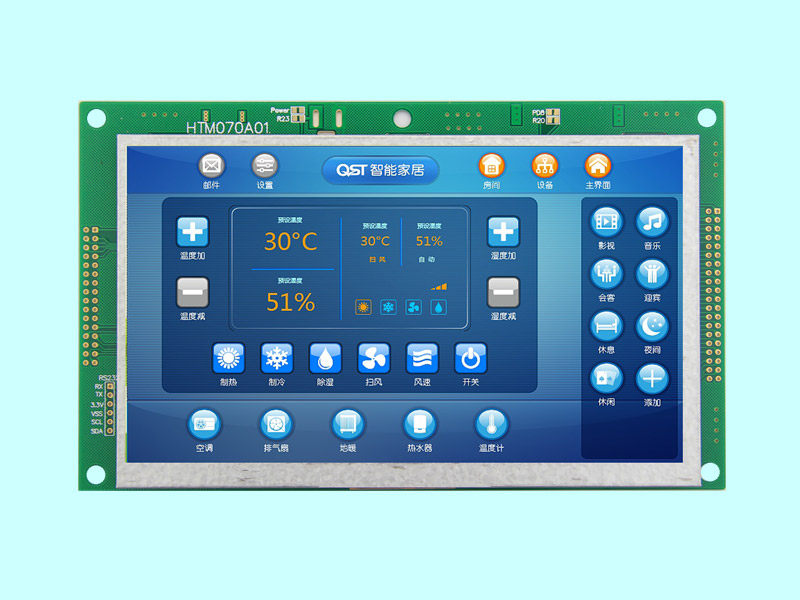

| 7.0寸8080 MCU接口驅動 /TFT LCM/800*480分辨率 /7寸HTM070A01 | TFT LCM | 800x480 |
|
185.52x112.12x12.0 | 7.0 | 7.0 | 156.4x89.0 | 6H | 300cd/m2 | MCU | 抗靜電ESD 8KV | -20~70℃ | 3.3v | SSD1963 |
